產品介紹產品圖紙

產品編號：3417484714
產品名稱：PS系列精密行星減速機
產品類別：行星齒輪減速機系列
產品型號：PS系列

Characteristics	性能特點
Low backlash	低回程間隙
High output torque	高輸出扭矩
High efficiency(98%)	高效率(98%)
Ratios i=3~4096	減速比 i=3~4096
Lownoise	低噪音
High quality	高質量
Any mounting position	任意安裝位置
Easy motor mounting	簡易的電機安裝
Life time lubrication	終身潤滑
More options	更多的選配方式
Completely molduar	高度模塊化

Rotio 減速比: i=3:1~4096:1
Output torque 輸出轉矩: Up to 16000N.m
Frame size 機座型號: PS70~PS400

SECTIONAL DRAWING

剖面圖

ORDERING CODE

PS系列精密行星減速機訂貨代碼標注說明

PS 70-190 SERIES PRECISION PLANETARY GEAR BOXES TECHNICAL DATA

PS 70-190系列精密行星減速機技術參數

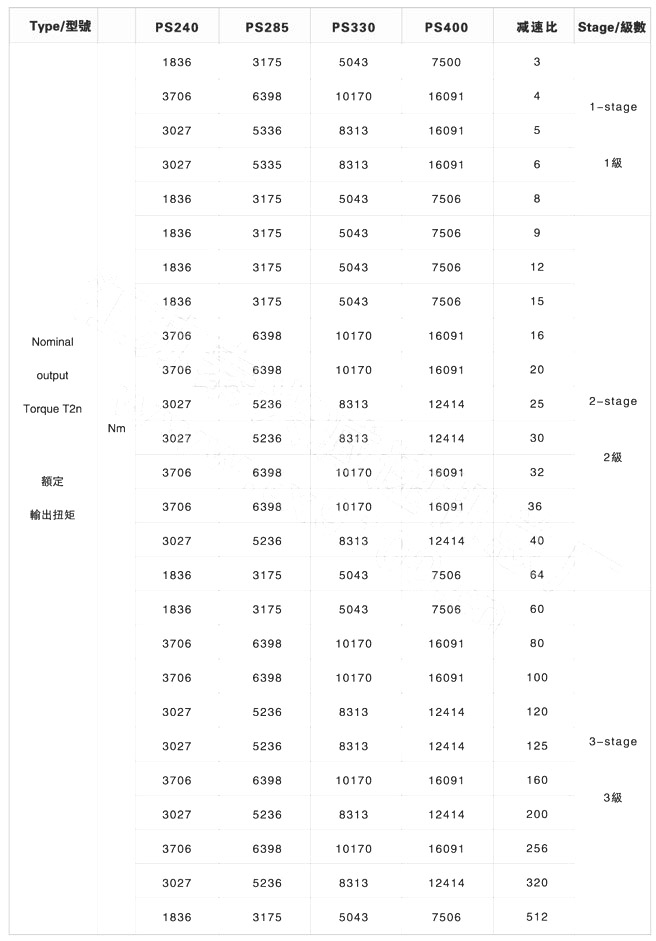

PS 240-400 HEAVY TORQUE PLANETARY GEAR BOXES TECHNICAL DATA PS 240-400大扭矩行星減速機技術參數

PS/OP1 FREE INPUT SHAFT PLANETARY GEAR BOXES DIMENSIONS

PS/OP1 系列精密行星減速機任意輸入軸型外形安裝尺寸

PS SERIES PRECISION PLANETARY GEAR BOXES BASIC DIMENSIONS PS系列精密行星減速機基本型外形安裝尺寸

PS HEAVY TORQUE PLANETARY GEAR BOXES DIMENSIONS PS大扭矩行星減速機任外形安裝尺寸

PS/OP2 PLANETARY GEAR BOXES POSSIBLE MOTOR MOUNTING DIMENSIONS PS/OP2 任意電機輸入型式減速機外形安裝尺寸

PS/OP3 GEAR BOXES CASE MOUNTING DIMENSIONS PS/OP3 系列精密行星減速機箱體裝配時的安裝尺寸

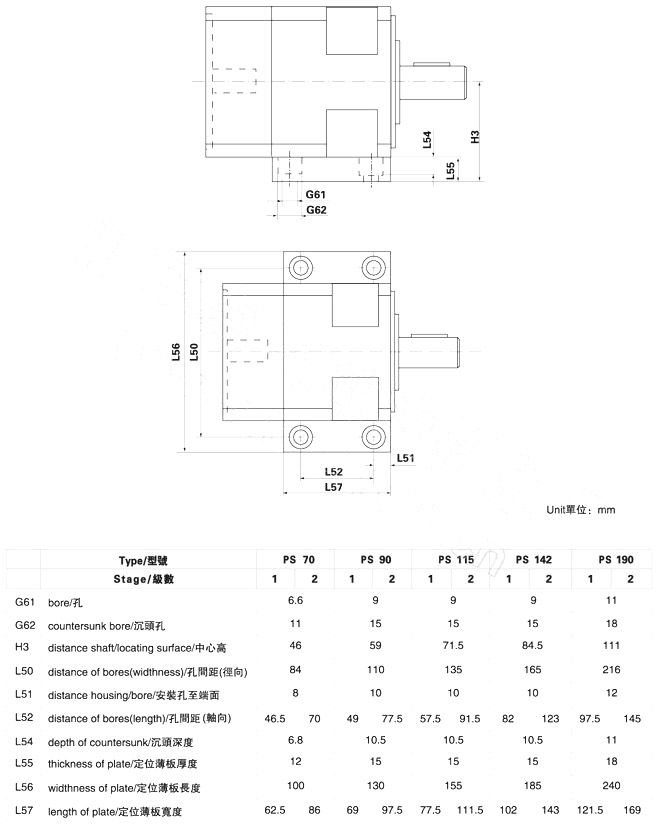

PS/OP4 GEAR BOXES CASE MOUNTING DIMENSIONS

PS/OP4 行星減速帶底座時的安裝尺寸



PS□K hollow shaft planetary gear boxes dimensions PS□K空心輸出型行星減速機外形尺寸 PS□H spline hole planetary gear boxes dimensions PS□H 花鍵孔輸出型行星減速機外形尺寸 PS SERIES PRECISION PLANETARY GEAR BOXES MOUNTING INSTRUCTION PS系列精密行星減速機裝配指南
