產品介紹產品圖紙

產品編號：3415471614

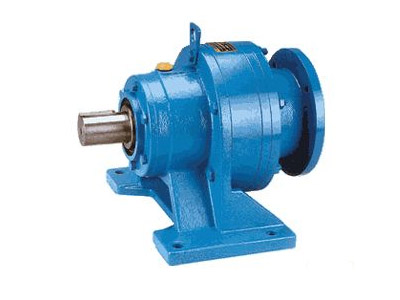

產品名稱：X.B系列擺線針輪減速機
產品類別：擺線針輪減速機系列
產品型號：X.B系列

擺線針輪減速機是一種采用擺線針齒嚙合行星傳動原理的傳動機型，是一種理想的傳動裝置，具有許多優點，用途廣泛，并可正反運轉。 技術參數： 功 率：0.18KW～55KW 轉 矩：70N·m～20000N·m 傳動比： 單級：11-87 雙級：121-5133 三級：6545-446571 xl型 xld型 xlk型 xw型 xwdy型 xwk型 擺線針輪減速機的特點：（行星傳動原理介紹） 減速比大和效率高 單機減速時速比就能達1：87，若采用多級減速比，減速比則更大，效率在90%以上。 運行平穩，噪聲低 擺線針齒嚙合齒數較多，重迭系數大以及具有機械平衡的原理，使振動和噪聲限制在最小程度。 使用可靠，壽命長 因主要零件是高碳銘鋼經淬火處理（HRC58-62），且運轉接觸采用滾動摩擦，基本上無磨損，所以經久耐用。 結構緊湊、體積小 由于采用了行星傳動，輸入軸與輸出軸在同一軸心上，使其機型獲得盡可能小的尺寸。 設計合理、維修方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。 擺線減速機型號： 單級機型有：2 3 4 5 6 7 8 9 10 11 其減速比有：11 17 23 25 29 35 43 59 71 87 雙級機型有：42 53 63 74 84 85 95 106 其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133

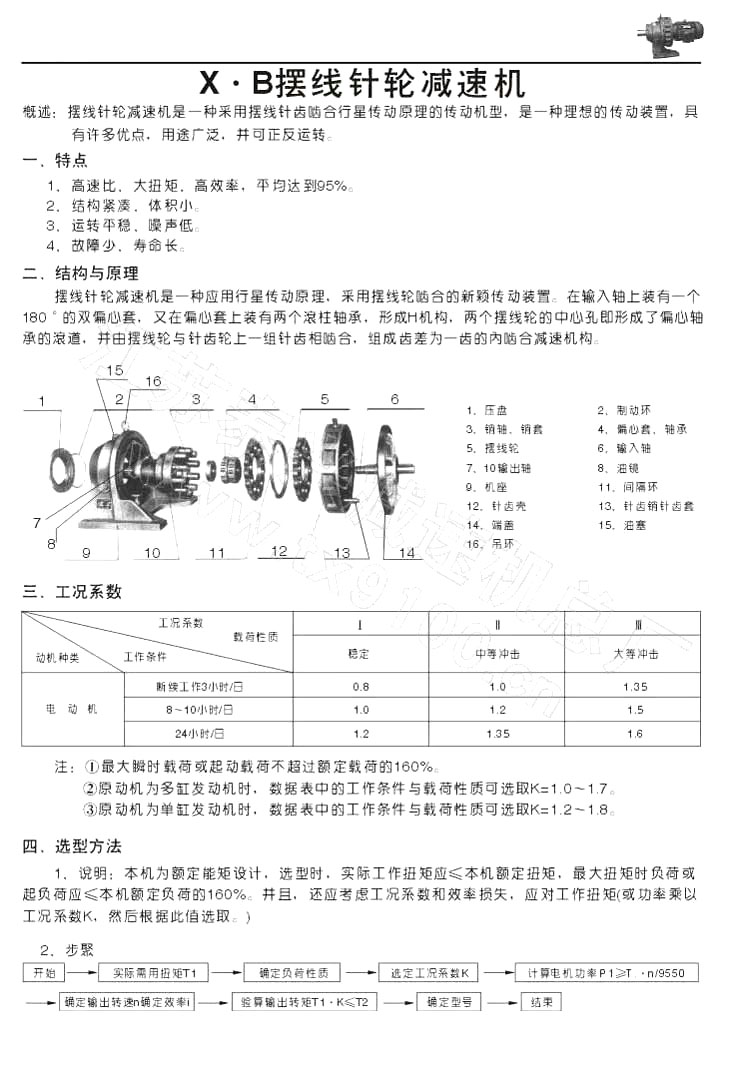

X.B擺線針輪減速機特點結構與原理工況系數選型方

機型號和規格表示法安裝結構形式代號減速機輸出許用扭矩表

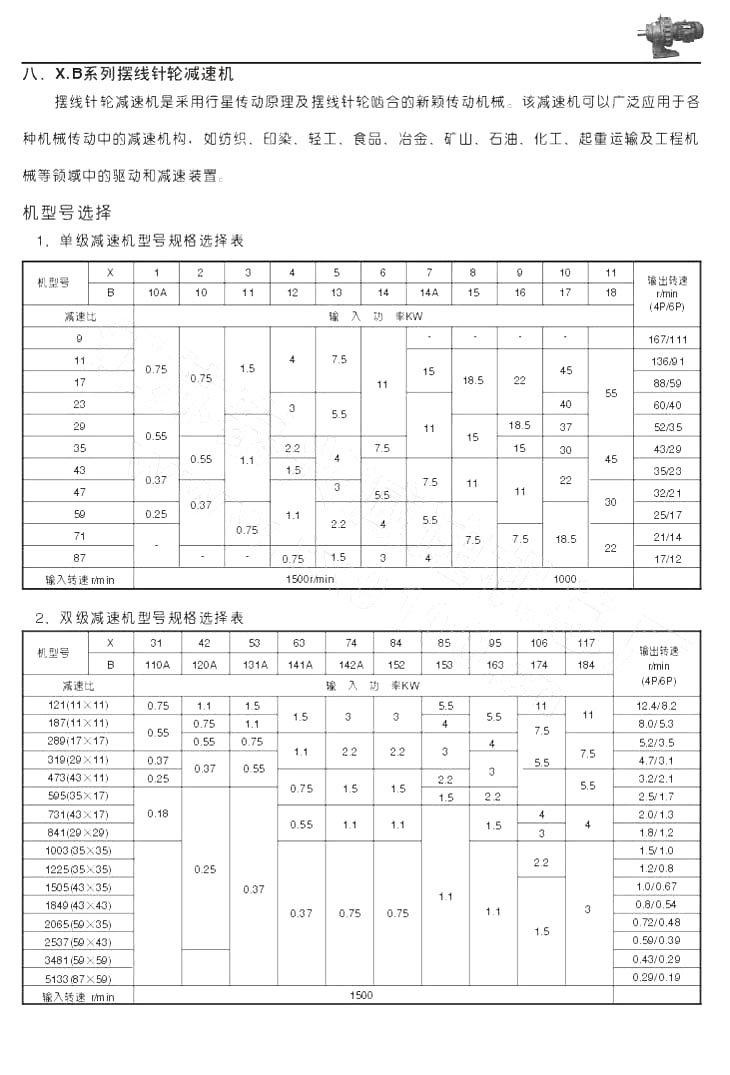

X.B擺線針輪減速機說明單級減速機型號規格選擇表雙級減速機型號規格選擇表

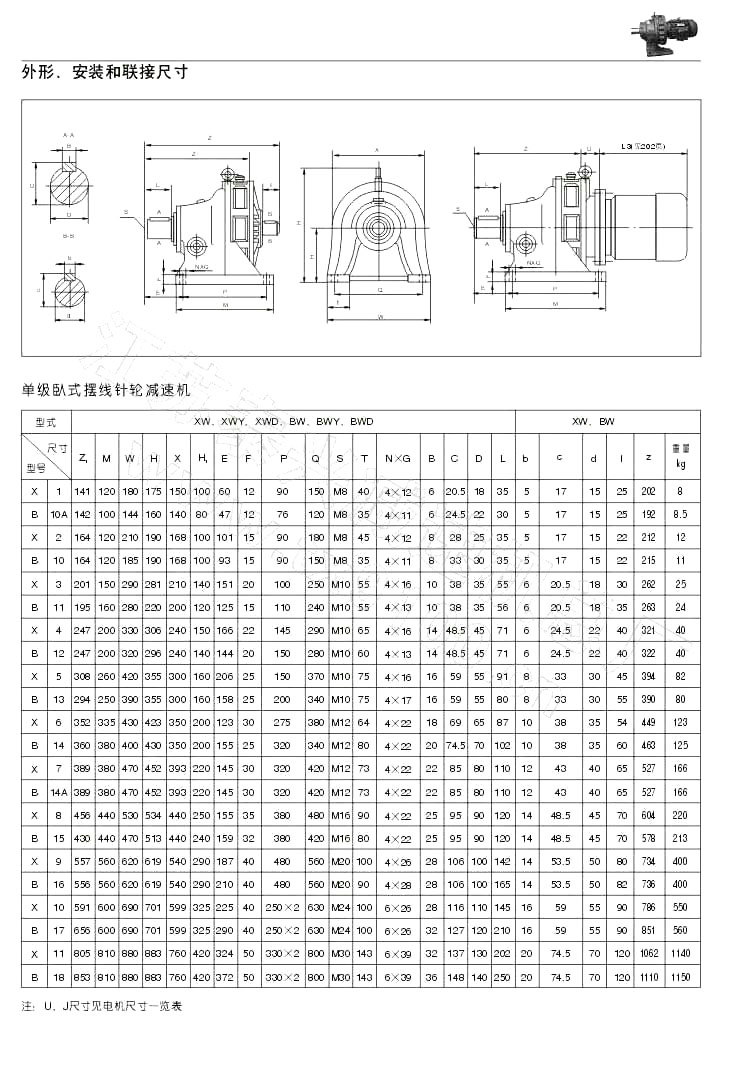

X.B擺線針輪減速機外型圖，安裝和聯結尺寸X . B擺線單級臥式針輪減速機外型圖，安裝和聯結尺寸 27

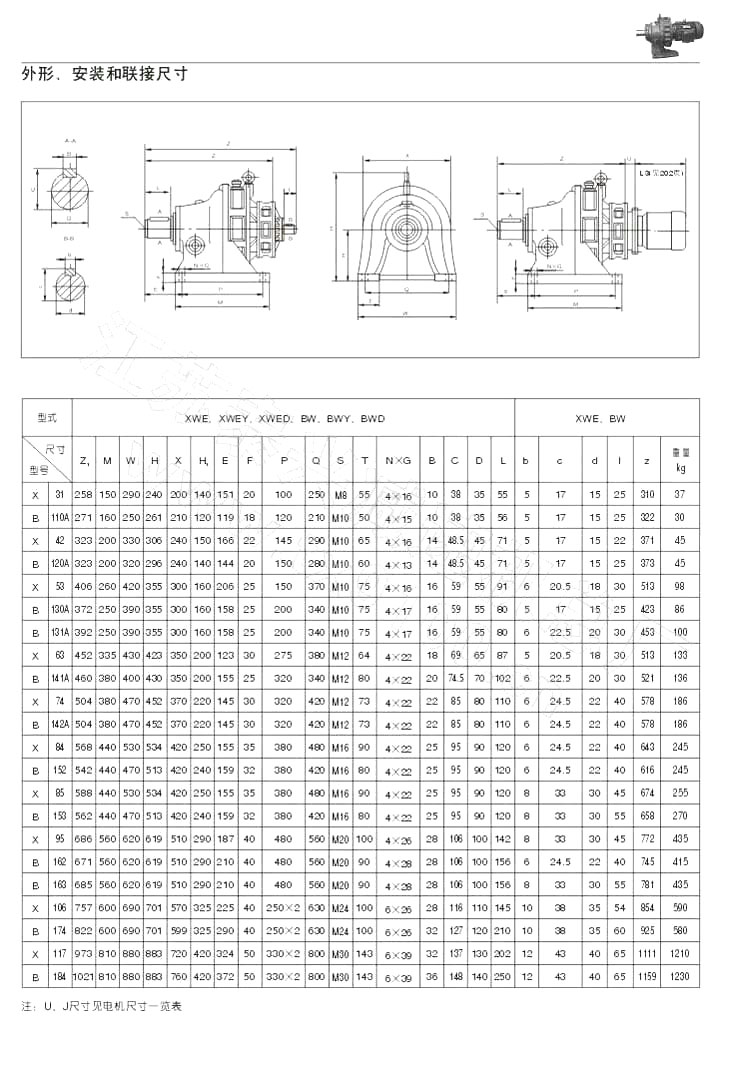

X.B擺線針輪減速機外型圖，安裝和聯結尺寸二 28

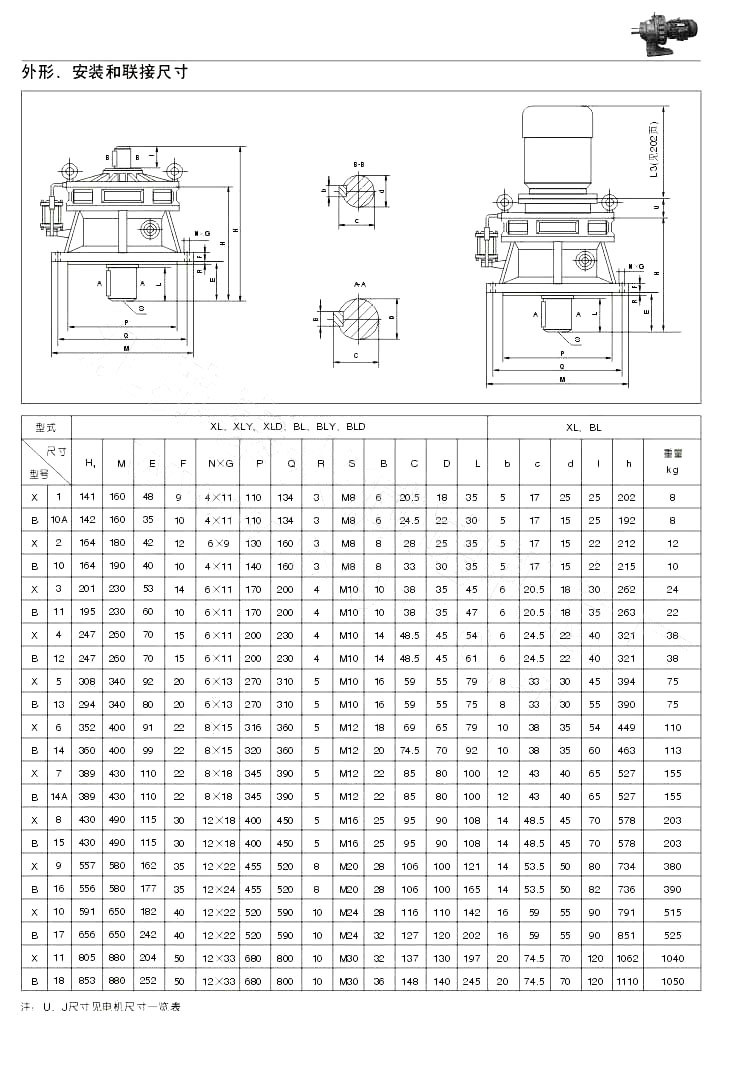

X.B擺線針輪減速機外型圖，安裝和聯結尺寸三

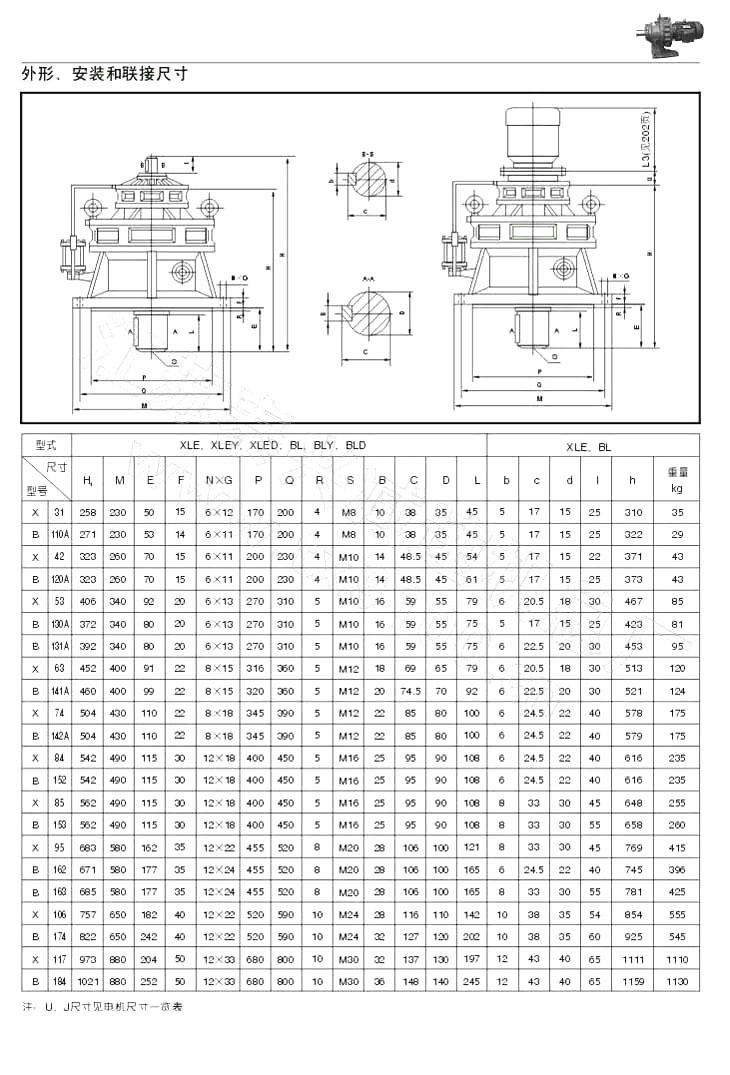

X.B擺線針輪減速機外型圖，安裝和聯結尺寸四
